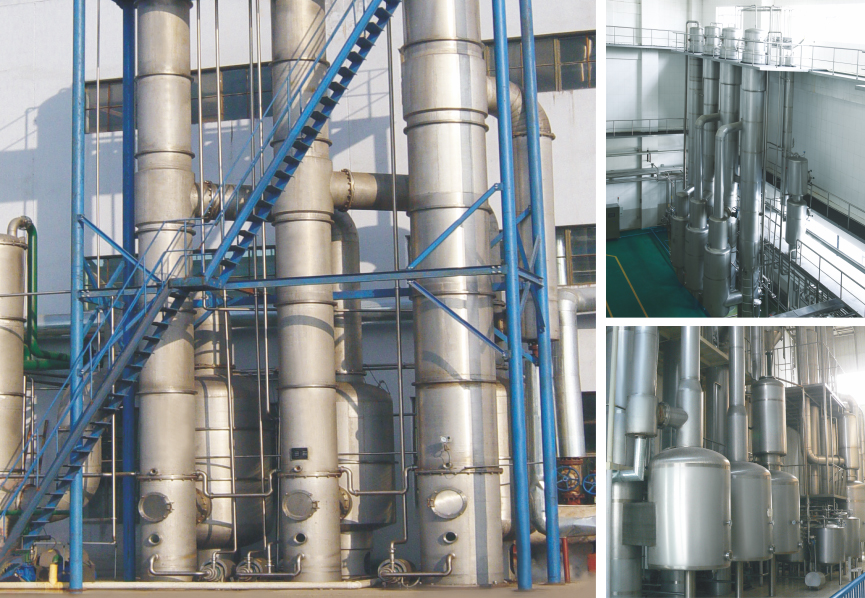

本公司广泛结合进口浓缩设备与其它行业浓缩设备所长,并结合物料的特性,设计与开发出系列SJM型三效(双效、单效)降膜连续进料浓缩器。该设备的特点如下:



1、连续进料与出料,系统稳定,操作方便。本系列设备在工作时,仅需在进料初期按要求调节好各项参数,同时保证物料连续稳定供应,调节方便,可连续稳定进行浓缩并达到合格的比重要求并可同时回收溶媒。



2、浓缩比重大(可达1.25-1.28),热效率高,节能效果好。在本系统结构上,我们采用优化的设计方案,使蒸发传热系数达3400-3800w(m2K),这对物料的浓缩是非常适合与有利的,主要原因是物料在加热管中成膜状快速流动,同时加热温度差较小(仅为8-10℃),蒸发温度低,物料在进入蒸发器后能形成快速闪蒸,物料在加热管中的停留与受热时间短,对物料的粘度适应范围广(50-500cp),受热均匀不易结晶析出与结焦,对有用成份的破坏量小,热能利用充分,节能效果好。



3、便于采用先进的控制方法。由于SJM系列浓缩的流程主要以各效的温度为控制参数,系统运行时各参数稳定,便于采用先进的自动控制(PLC与人机界面控制),而且控制装备成本相对较低,对于生产实现全自动控制有较大的便利。



4、结构设计先进、合理。在结构上,我们采用优化的设计方案,对进料时的料液分布与在管内的流动我们采用先进的液体分布装置,使物料能均匀地进入各加热管,同时,选用进口的内壁镜面管作加热管,使物料在管内的流动阻力小、速度快,不易析出结垢。为提高浓缩的收率,系统装备先进的雾沫捕集器,去掉雾沫夹带的能力强,分离效率可达96-99%,而且阻力降小。



单效降膜



双效降膜



三效降膜



SJM降膜蒸发浓缩器系列主要技术参数
规格/型号 LJM500 LJM1000 LJM1500 LJM2000 LJM3000 LJM5000 LJM6000 LJM8000
蒸发量(kg/h) 500 1000 1500 2000 3000 5000 6000 8000
蒸汽压(MPa) 0.1-0.25
蒸汽耗量(kg/h) 185 370 555 740 1110 1850 2220 2960
循环水耗量(t/h) 5 10 13 15 18 25 30 40
设备重量(Kg) 2060 2480 3280 4200 4860 5770 6430 7600
外形尺寸(mm) 长L 7080 7680 8380 8890 9500 10200 10800 11500
宽W 900 1000 1100 1200 1300 1400 1500 1600
高H 3500 4000 4600 4600 4900 5300 5800 5800
    真空度(MPa) 蒸发温度(°C)
—效 -0.047~-0.052 80-85
二效 -0.069~-0.072 70-75
三效 -0.075~-0.081 60-65

\
