| 倒锥型提取罐
外形上小下大，呈倒锥状。突出的特点是出渣非常方便，所占建 筑空间较矮。 |

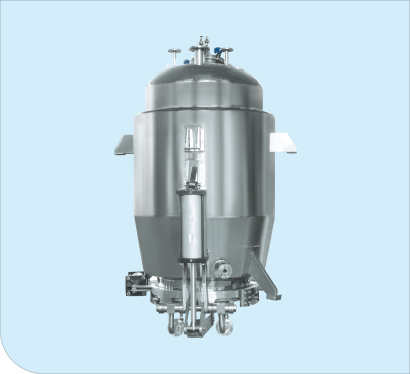

正锥型提取罐(传统型）
所占建筑空间较小，为提取车间广泛使用。出渣门上设有底部加热， 使药材提取更加完好。 |
|
 |
 |
|

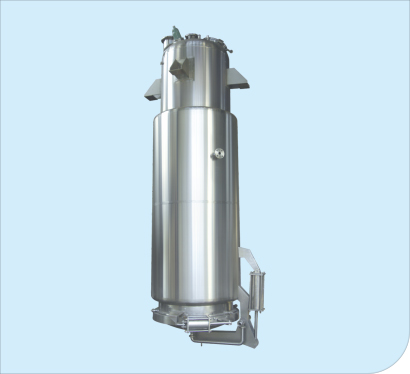

| 直筒型提取罐
外形上小下大，呈倒锥状。突出的特点是出渣非常方便，所占建 筑空间较矮。 |

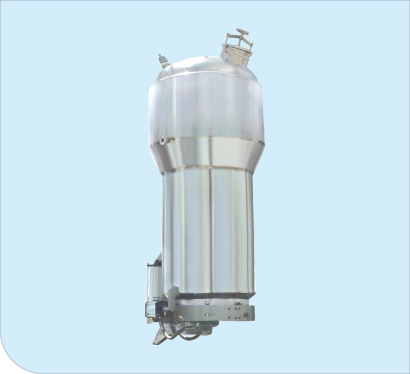

蘑菇型提取罐
外型上大下小，呈磨菇状。上大、沸腾缓冲空间大，不易跑料；下小；药液受热传递快，加热时间短，提取效率较高。 |

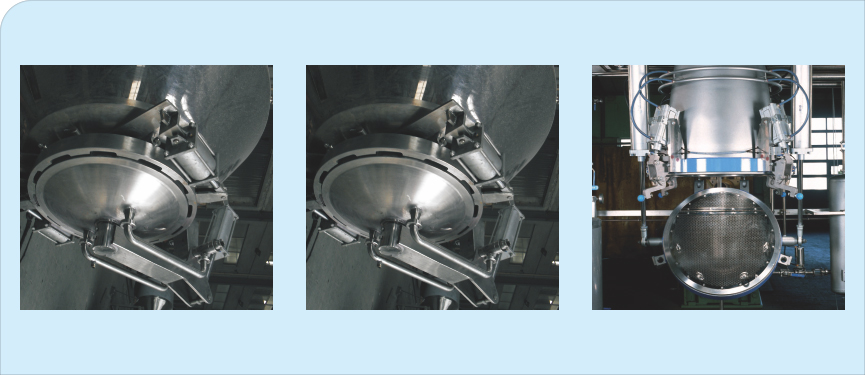

| 旋转式出渣门
全自动开闭罐盖：可以实现高温高压提取，转环式可达到3Bar以上，给提取工艺提供了更多的选择，也可以适应一些特别的工艺要求，平安可靠，具有充分的平安保障功能、无泄漏。 |
快开式出渣门
可自动开闭罐盖，采用了气缸控制，同时增设有保险装置， 防止意外操作，平安系数较高。适合中小型出渣口使用。 |
大口径出渣门
可全自动开闭罐盖；可以实现高温高压提取，给提取工艺提供了更多的选择，此出渣门适合大口径倒锥型提取罐的出渣方式，平安系数高。 |
| 提取罐出液系统可选装置
1、提取罐底部的过滤板采用两层，一层为厚度5-6mm的不绣钢支撑板，上有直径为10mm的圆孔，在支撑层的上面，是一层厚度为0.6mm薄不锈钢板，上面密布0.5×10mm的长孔， 相对来讲，长孔更不易堵塞。
2、可以根据客户的物料需求，在提取罐内胆上装过滤筒，可选用立纹式过滤网。过滤筒的过滤 面积比底部面积增加了好几倍，解决了提取罐底部易堵出液难的问题。
|
 |
多功能提取罐型号标注示例
多功能提取罐技术参数
| 规格型号 | SB-0.5 | SB-1 | SB-2 | SB-3 | SB-4 | SB-6 | SB-8 | SB-10 |
| 容积(L） | 600 | 1200 | 2300 | 3200 | 4300 | 6300 | 8500 | 11000 |
| 罐内设计压力(Mpa） | 0.09 | |||||||
| 夹层设计压力(Mpa） | 0.3 | |||||||
| 加料口直径(mm） | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
| 加热面积(m2） | 2.4 | 3 | 4.7 | 6.8 | 8 | 10 | 12 | 12 |
| 冷凝面积(m2） | 3 | 4 | 5.4 | 8 | 10 | 10 | 15 | 18 |
| 冷却面积(m2） | 1 | 1 | 1 | 1 | 1 | 2.2 | 2.2 | 3 |
| 过滤面积(m2） | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.3 |
| 排渣门直径（mm） | 600 | 800 | 1000 | 1200 | 1200 | 1400 | 1500 | 1600 |
| 耗汽（kg/h） | 285 | 285 | 346 | 570 | 660 | 718 | 903 | 1140 |
| 耗水(T/h） | 2.1 | 2.1 | 2.5 | 4.2 | 4.5 | 5.5 | 6.7 | 6.7 |
| 加热汽管口（mm） | 32 | 32 | 32 | 40 | 40 | 50 | 50 | 50 |
| 排气管口（mm） | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
| 冷却水管口（mm） | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 70 |
| 电动机功率（KW） | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 |
| 搅拌转速(r/min） | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
