设备说明

CIP系统的全称为CleaninginplaceSystem,中文名称译为在线就地清洗系统,是指生产设备(罐体、管道、栗等)及整个生产线在无需人工拆开或打开的前提下,在闭合的回路中进行循环清洗、消毒。适用用于乳品、饮料、酒类、农副产品加工等行业的设备和管道的清洗。

主要有:

①手动CIP站;

②半自动CIP站;

③自动CIP站系统;

④自动配料前处理系统自动CIP,更为先进、自动化程度,可靠性、平安性更高,可以实现整条生产线信息数据的采集、交换并可以完成他们之间的联动。

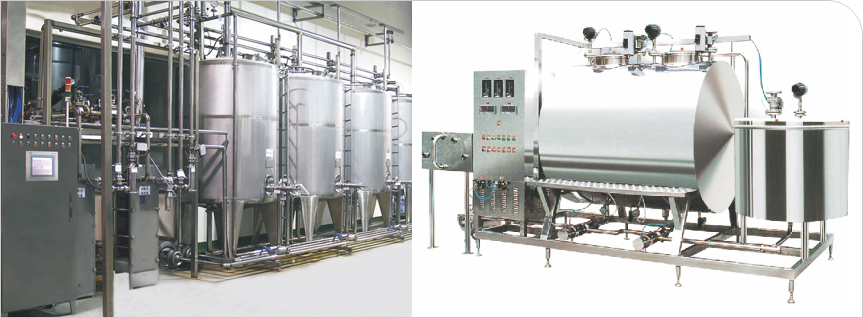

以上CIP的结构方式有联体和分体两种方式;这两种结构的CIP的加热方式各有四种加热方式:板式加热、列管加热、盘管加热、直通加热;联体的CIP系统有从一回路到三回路、罐容积从1T到5T的各种规格。分体式的CIP系统有从一回路到六回路、罐容积从1T到10T的各种规格。





应用领域

目前,智能型CIP就地清洗系统广泛应用于生物发酵、制药等对清洗要求较高的行业,以达到卫生无菌的效果。



工作原理

通过设置程序(程序可调)由CIP清洗系统自动配制清洗液,经气动控制阀与送液泵、回液泵来完成清洗的输送及回流循环清洗、排放、回收整个清洗过程。通过电导率检测仪及PLC触摸屏组成的控制系统达到了自动在线清洗。





系统组成

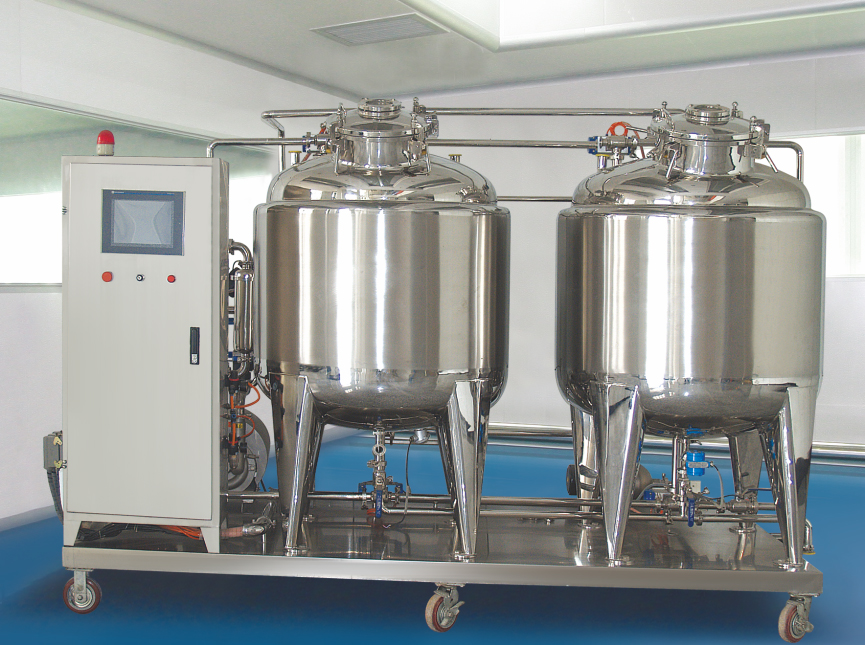

智能型CIP系统为一集成系统,包含注射水罐、CIP罐、板式换热器、管道过滤器、送液泵、回液泵、温度控制仪、液位控制仪、电导率检测仪、PLC触摸屏、控制柜及系统管阀件等组成。

可根据工艺具体选择:单罐式、双罐式、分体式,还可以选择智能型及手动型。

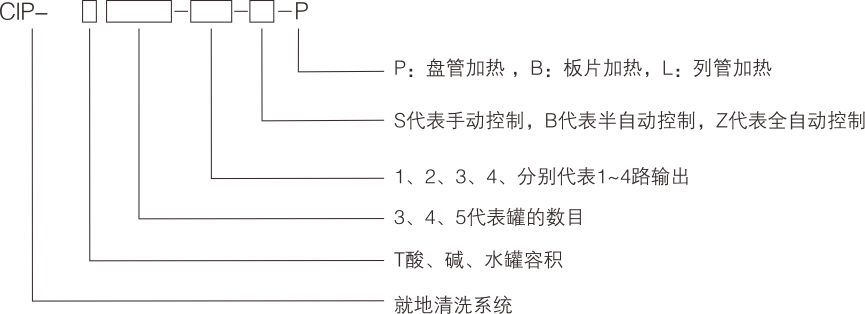

例:CIP-10T-5-6-Z-B10T五罐六回路全自动CIP ,加热方式为板片加热。

\
